工频耐压试验工作原理与注意事项

工频耐压试验工作原理

电力检测试验中，常见的试验就是耐压试验，在工频下，也就是50Hz频率下的耐压试验，我们就称为工频耐压试验。工频耐压试验又叫交流耐压试验，是绝缘耐压试验的一种。是鉴定电力设备绝缘强度有效和直接的方法，是电力预防性试验的一项重要内容。常见的工频耐压试验装置由试验变压器和智能控制台组成，可进行多种绝缘耐压试验，交流耐压试验是保证电力设备安全运行的一种重要手段。

工频耐压同样也是对高压电气设备进行绝缘测试的一种手段，它通过工频耐压试验设备以工频的频率将电压上升到一定的数值加压到被试设备上，用来检验各种电器产品、电气元件、绝缘材料等被试品的绝缘强度，考核产品的绝缘水平，判断被试品的绝缘缺陷，衡量过电压的能力。

工频耐压试验具体实验方法如下：对220kv及以下电气设备也用它来检验绝缘耐受操作过电压，暂时过电压的能力。试验时，按规定将被试品接入试验回路，逐步升高电压至标准规定的额定工频耐受电压值，保持1min，然后迅速、均匀地降压到零，在规定的时间内，被试品绝缘未发生击穿穿或表面闪络，则认为通过了该项试验。

工频交流试验所施电压高出电气设备额定工作电压，通过这一试验可以发现很多绝缘缺陷，尤其对局部缺陷更为有效，其缺点是可能在耐压试验时给绝缘带来一定损伤，所以应在绝缘电阻、介质损耗因数等项目试验合格后，才可进行工频交流耐压试验。

工频耐压试验注意的问题

首先，如果使用发电机组作耐压试验的电源，应特别注意发电机的自励现象，应在试验前，根据被试变压器的电容核算系统的容性电流大小，选择适当的补偿电抗值。

其次，根据试品耐压值来选择合适的满足准确度要求的测量仪器。当选用分压器时，要注意分压器对安放位置的要求，特别要注意低压侧仪表的选用，必须使用校准时所用的峰值表不能更换为其他型号的仪表。否则要影响分压比，造成显著的测量误差。

保护电阻是限制被试变压器击穿时短路电流用的，假如不串联接人保护电阻，那么在被试变压器击穿时，相当于试验变压器在较高的输出电压下直接短路，会产生很大的短路电流，引起试验变压器的损坏，在高压绕组产生危险的振荡，使试品和试验变压器上均出现过电压。因此，限制短路电流至允许值是非常必要的，所以必须接人保护电阻，其电阻数值一般取短路电流限制在允许程度。

工频耐压试验装置安全需要注意哪些事项？

一、做高压交直流试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的方法。并有专人监护现场安全及观察被试品的试验状态；

二、试验变压器和全自动变压器控制箱应有可靠的接地；

三、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电；

四、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。

①电压表指针摆动很大；

②发现绝缘烧焦的异味、冒烟现象；

③被测试品内有不正常的声音。

五、试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。

六、进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。

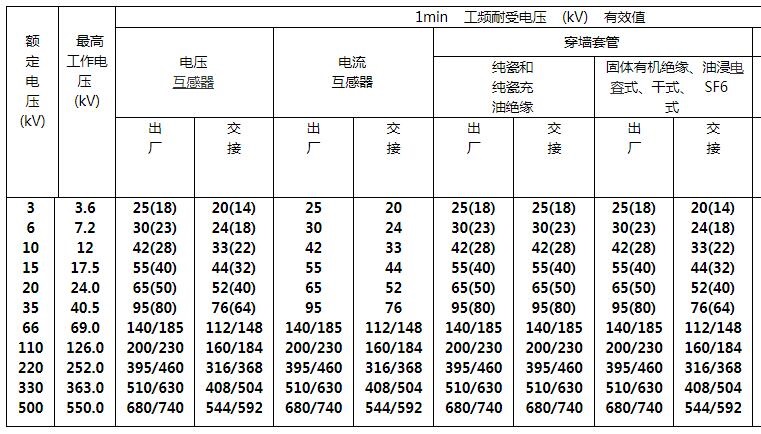

工频耐压试验电压国家标准

工频耐压试验电压国家标准

享检测可以根据用户需求进行工频耐压试验，该试验装置是发电站、供配电系统及科研单位等广大用户的基本试验设备，用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。
